Technika, na které stavíme.
Celočerné panely na střeše, pod nimi elektronika Victron Energy. Níže je, co která část dělá a proč jsme ji vybrali.
Přehled
Čtyři díly, ze kterých stavíme elektrárnu.
Evropská výkonová elektronika, baterie LiFePO4 a vlastní řízení. Každý díl známe do posledního nastavení.
-
Fotovoltaické panely
Celočerné moduly. Rozložení navrhujeme podle střechy a stínění.
-
Victron MultiPlus-II a SmartSolar MPPT
Měnič a regulátory nabíjení. Dohled přes Victron VRM.
Parametry -
Baterie WECO 5K3 EVO
Baterie LiFePO4 pro dům i firmu. Velikost a cenu navrhneme podle vaší spotřeby.
-
Energostat
Krabička u měniče. Posílá přebytky do auta, bojleru, bazénu i tepelného čerpadla.
Jak funguje
Schéma
Jak systém drží pohromadě
Regulátor nabíjení

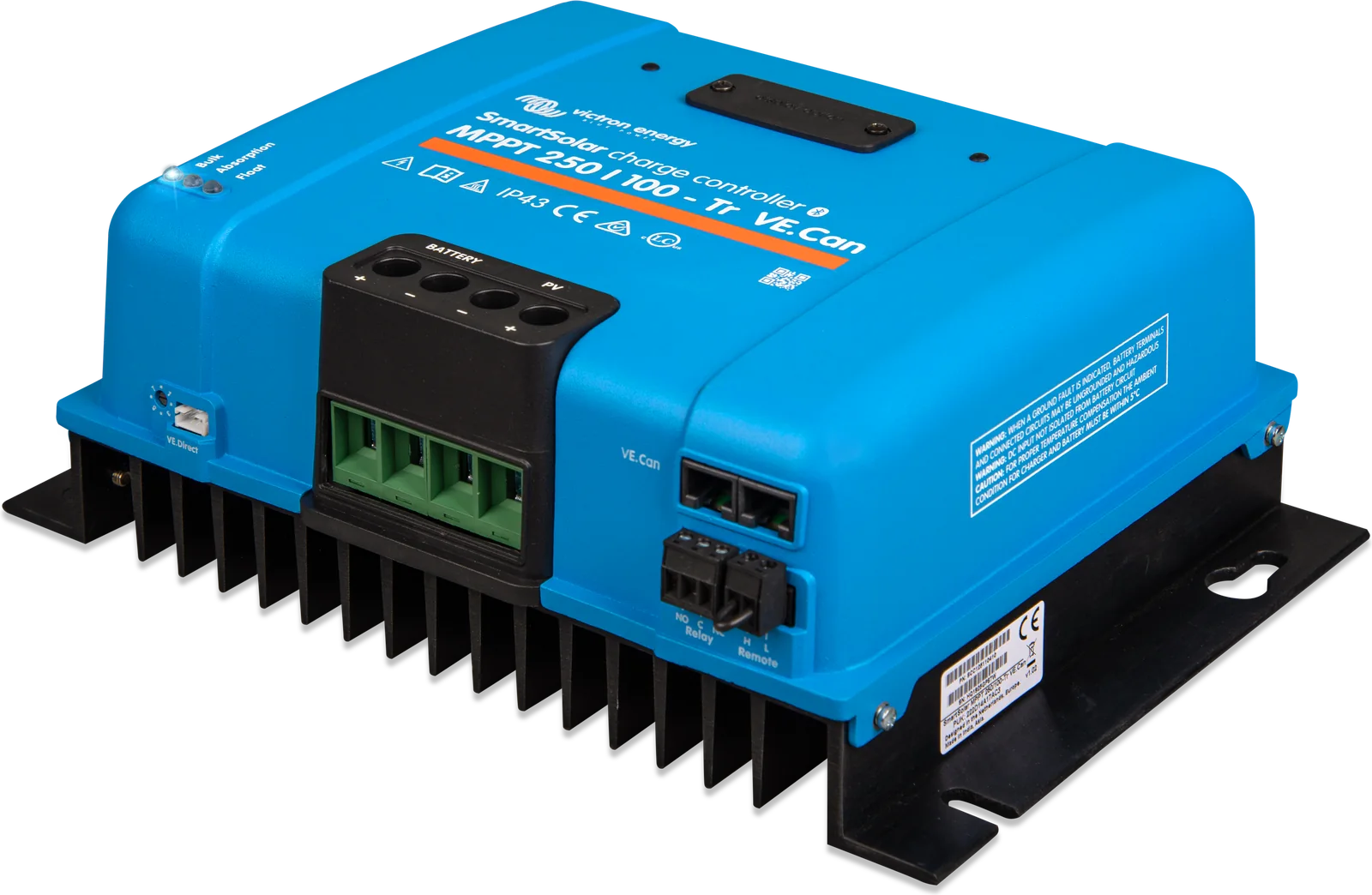

SmartSolar MPPT 250/100 VE.Can
Stojí mezi panely a baterií. Hledá bod, ve kterém panely dávají nejvíc, a tím proudem nabíjí.
- Nabíjecí proud
- 100 A
- Výkon panelů při 48 V
- 5 800 W
- Napětí panelů naprázdno
- max. 250 V
- Účinnost
- až 99 %
Proč ho používáme
Nemá ventilátor, takže v technické místnosti není slyšet a nemá co se ucpat. Přes VE.Can se až 25 regulátorů nabíjí synchronizovaně a Cerbo GX vidí každý z nich zvlášť.
Stejnosměrná sběrnice

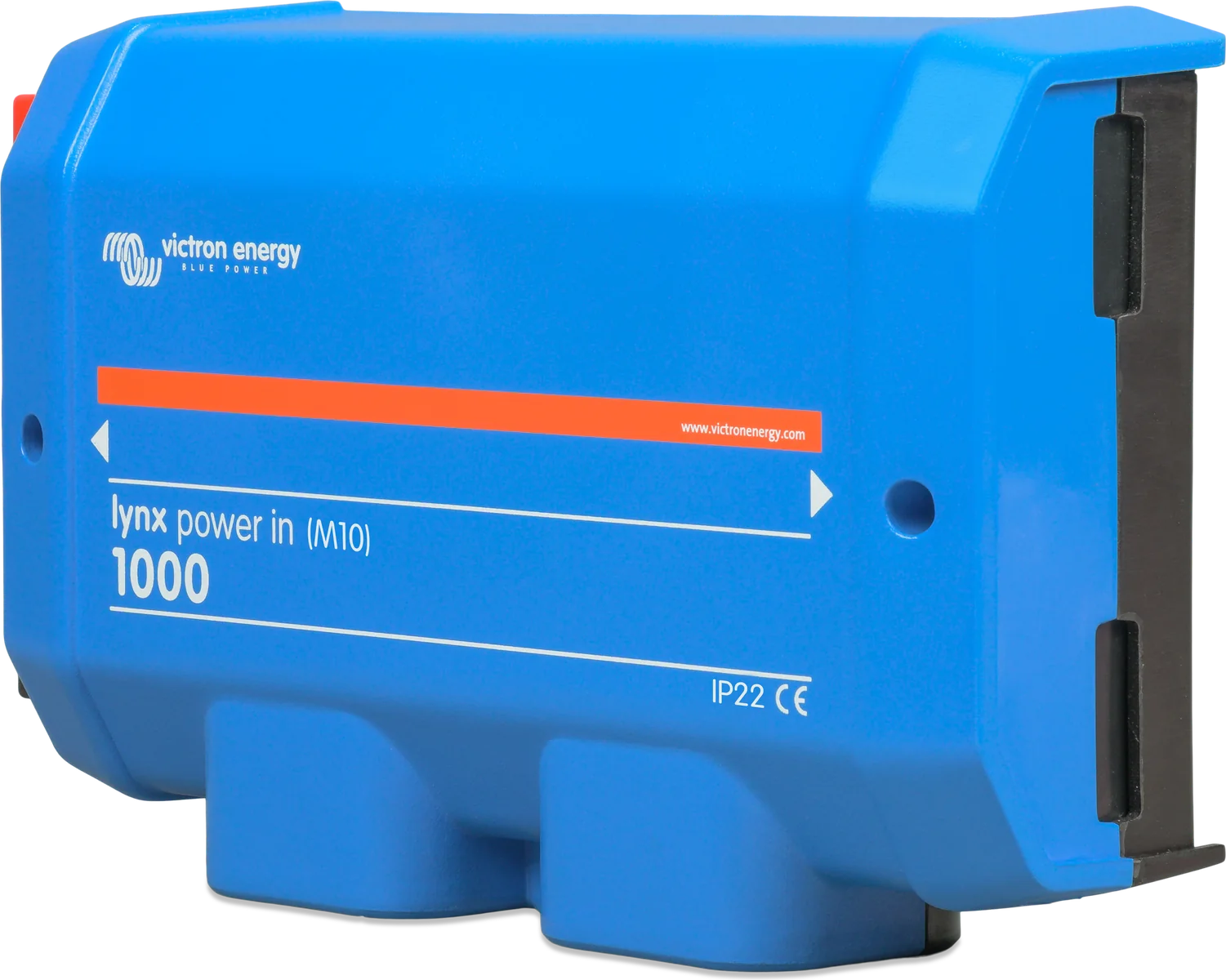

Lynx Power In
Kladná a záporná měděná přípojnice v krytu. Připojí se na ni baterie, regulátory i měniče.
- Proud trvale
- 1 000 A
- Napětí
- 9–60 V DC
- Připojení
- 4 na pól
- Pocínovaná přípojnice
- Cu 8 × 30 mm
Proč ji používáme
Místo svazku kabelů na pólech baterie je jedno přehledné místo, kde se všechno potkává. Moduly Lynx se řadí vedle sebe, takže sběrnici snadno prodloužíme.
Měnič a nabíječ
MultiPlus-II 48/5000
Z baterie dělá střídavý proud pro dům. Když je potřeba, dobije baterii ze sítě, a když síť vypadne, převezme dům.
- Trvalý výkon při 25 °C
- 5 000 VA
- Špičkový výkon
- 9 000 W
- Nabíjení baterie
- až 70 A
- Přepnutí na zálohu
- pod 20 ms
Proč ho používáme
Měnič, nabíječ i přepínač na zálohu jsou v jedné krabici. Tři stejné kusy zapojíme do třífáze, jako na realizaci v Loděnici, a paralelně jich jde spojit až šest.

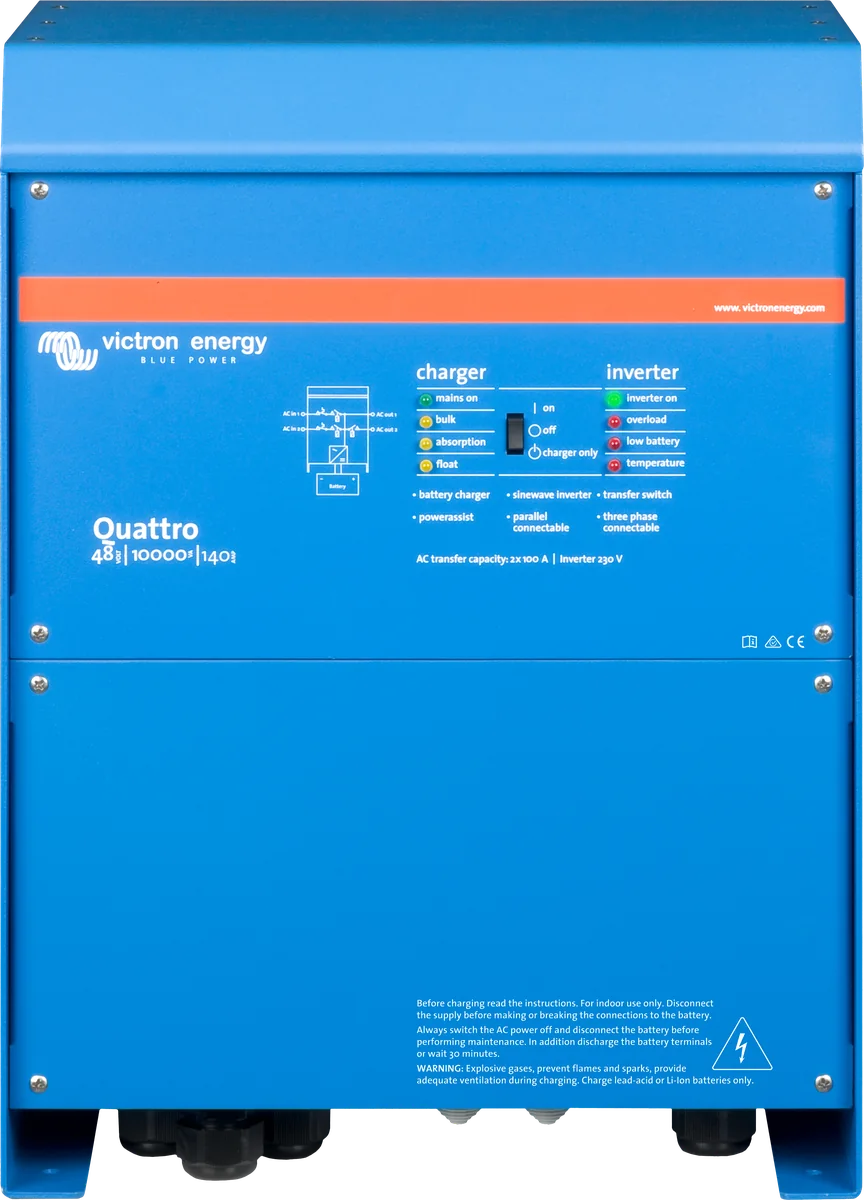

Pro větší výkon: Quattro
Má dva střídavé vstupy s vestavěným přepínačem, třeba pro síť a generátor. Vyrábí se až do 15 000 VA na kus.
Z realizace
Takhle to vypadá na stěně.

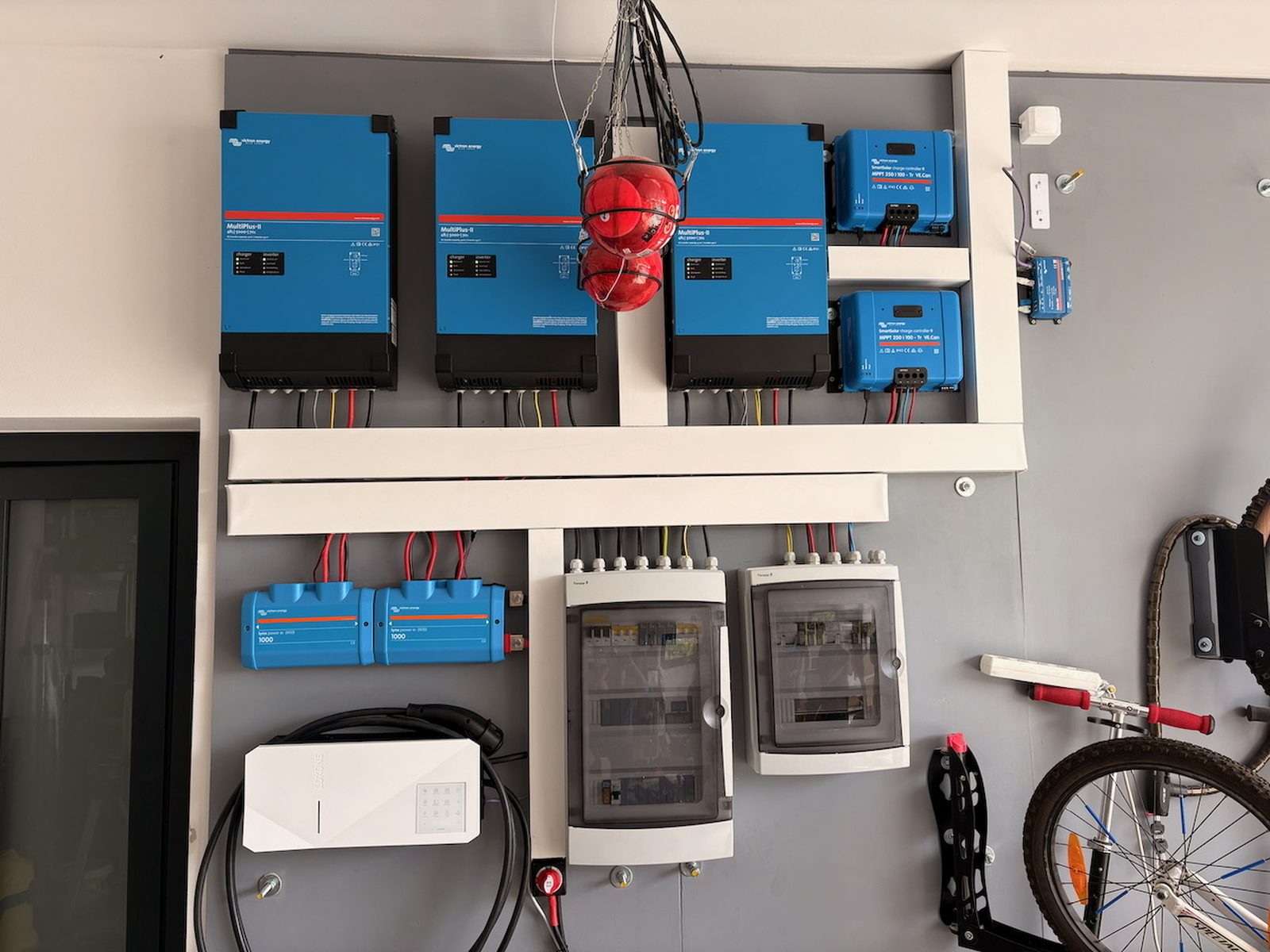

Rodinný dům v Loděnici: tři MultiPlus-II ve třífázi, dva regulátory SmartSolar MPPT 250/100 VE.Can a dvě sběrnice Lynx Power In.
Řídicí jednotka

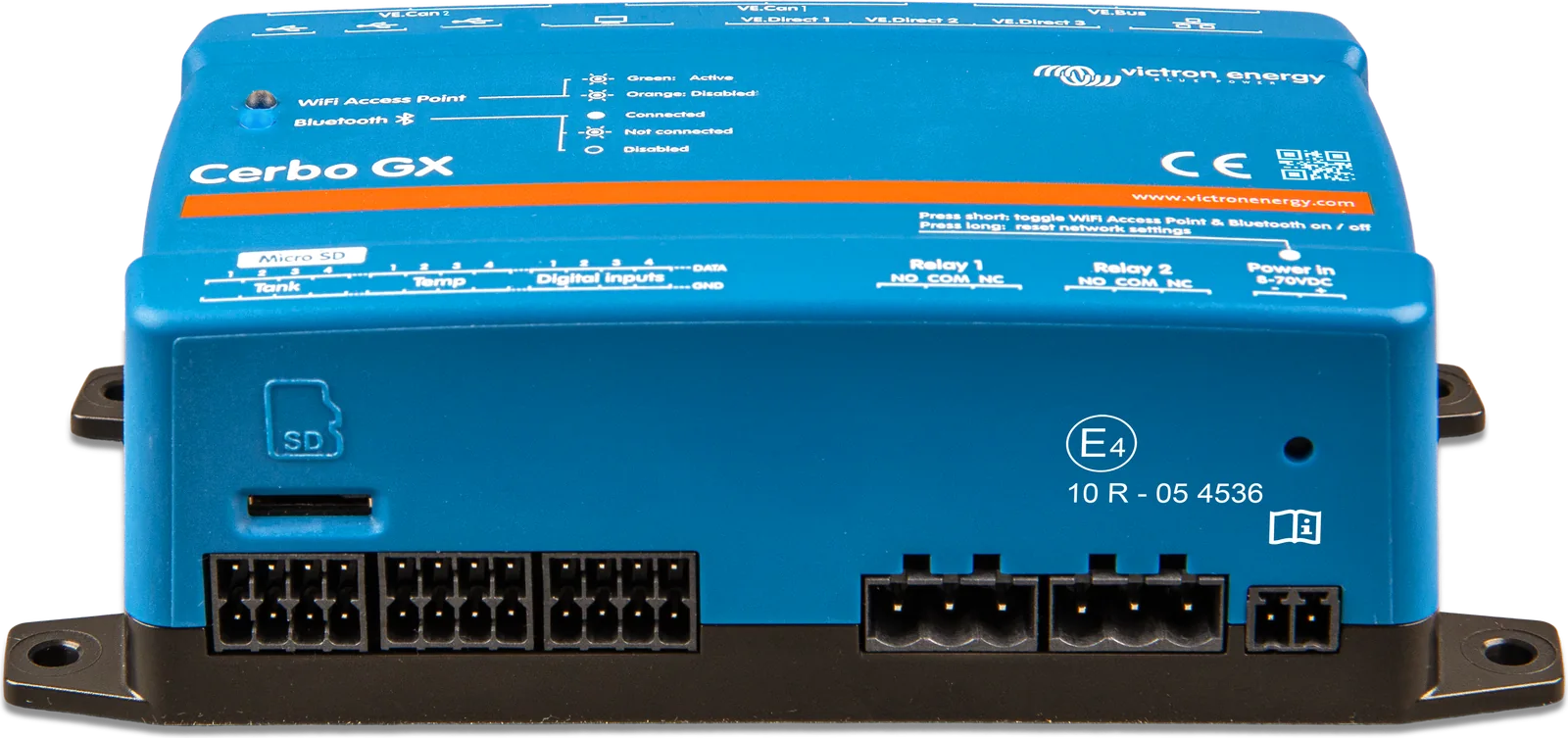

Cerbo GX a GX Touch 50
Mozek systému. Spojí měniče a regulátory do jednoho celku, řídí je a posílá data do portálu VRM. Displej ukáže stav přímo v domě.
- Napájení
- 8–70 V DC
- Porty Victron
- 3× VE.Direct, 2× VE.Bus, VE.Can
- Připojení k internetu
- Ethernet, Wi-Fi

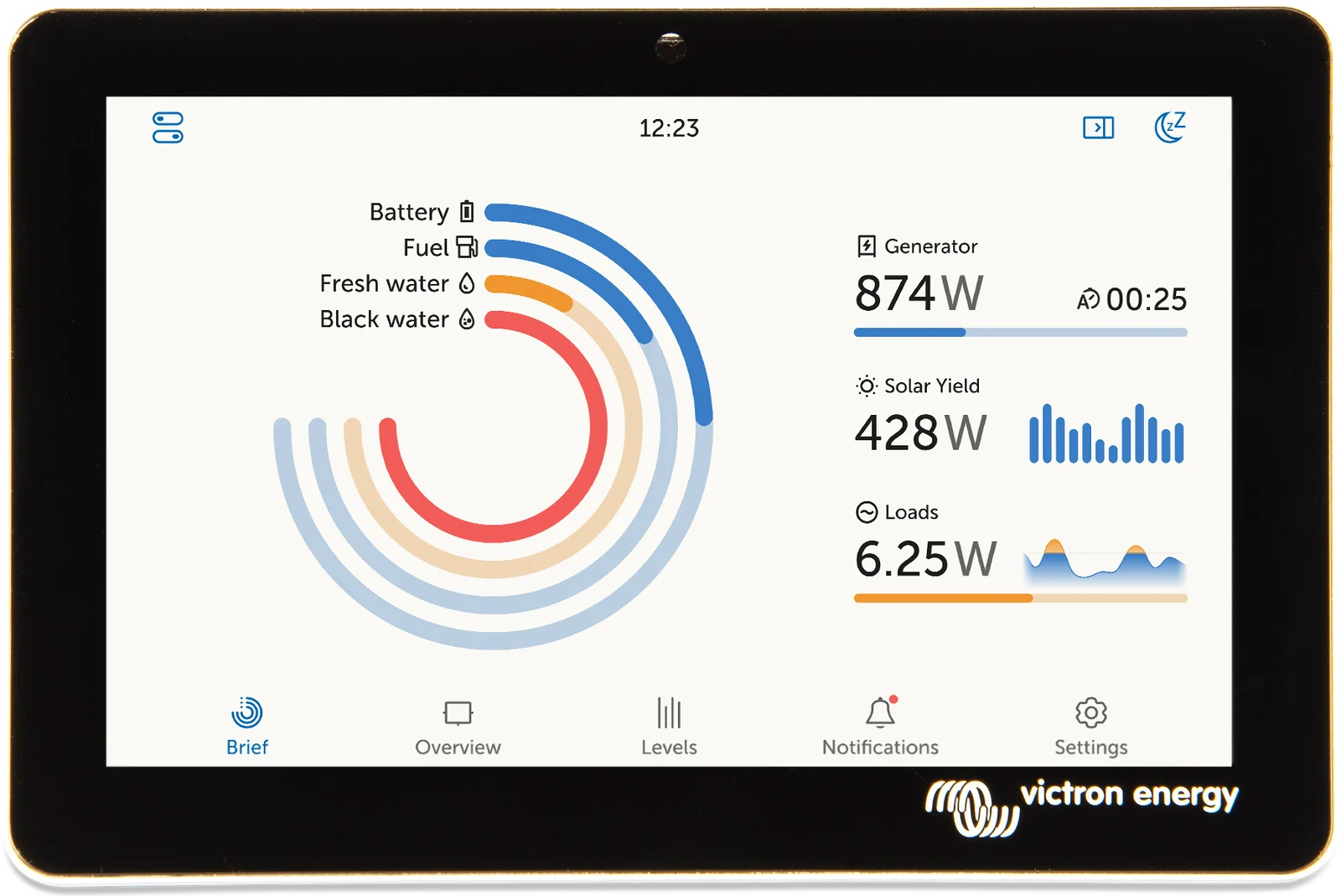

- Displej GX Touch 50
- 800 × 480, IP54
Proč ho používáme
Bez něj by každý přístroj žil vlastním životem. S ním vidíme celý systém na jednom místě a nastavení umíme změnit i na dálku. Displej se k Cerbu připojí jediným kabelem.
Vzdálený dohled
Portál VRM
Cloud Victronu, kam Cerbo GX posílá data. Vidíte v něm výrobu, spotřebu a stav baterie v mobilu i v počítači.
- Cena
- zdarma
- Nastavení
- i na dálku
- Alarmy
- e-mail, push
- Správa
- stovky systémů
Proč ho používáme

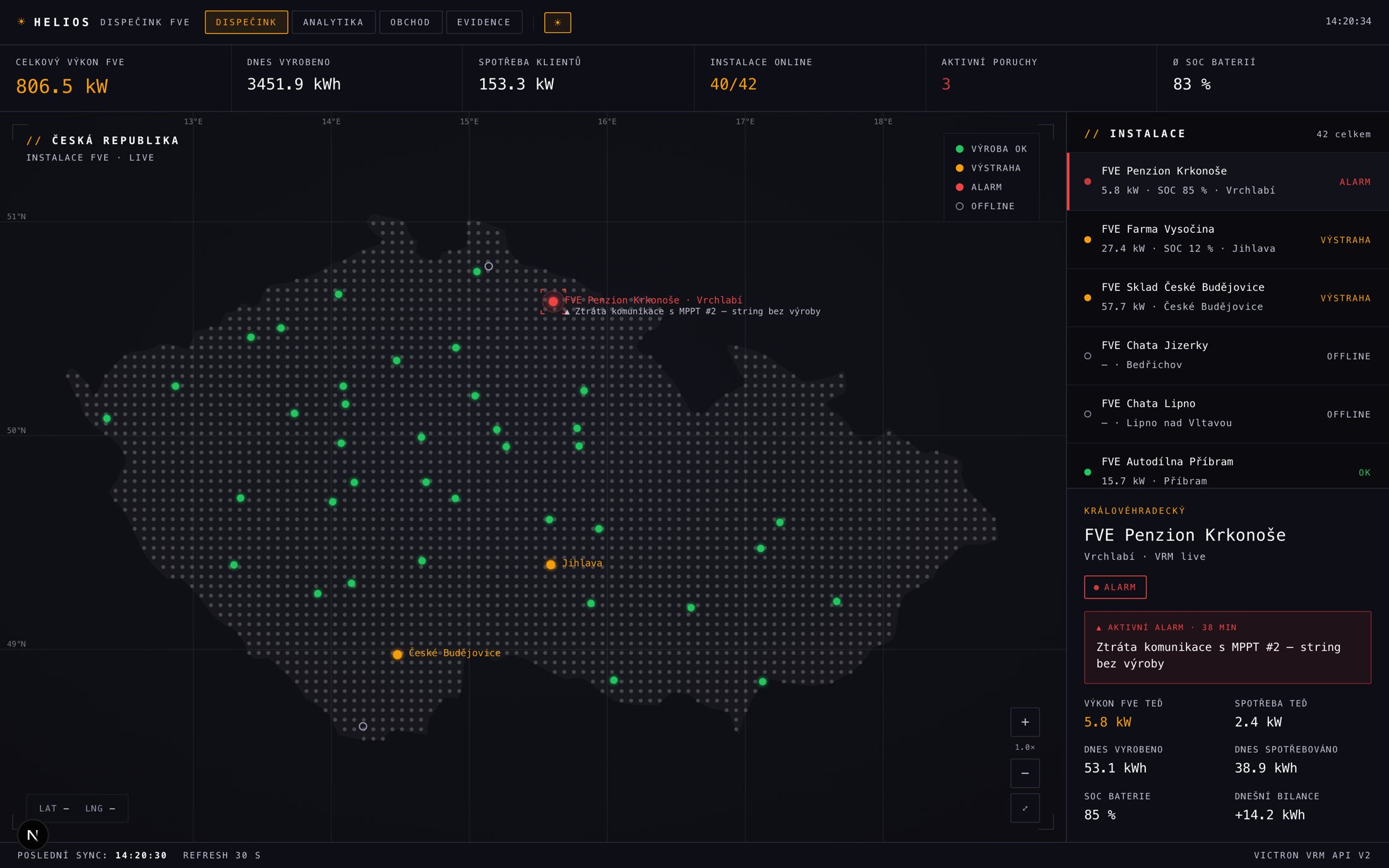

Nad VRM jsme postavili vlastní dispečink HELIOS. Výkon, stav baterií i poruchy všech našich instalací v něm vidíme v reálném čase.
Dispečink HELIOS
Produktové fotografie a názvy produktů © Victron Energy B.V. Parametry podle katalogových listů výrobce, platí pro uvedené modely. JETPARTNER je nezávislý instalační partner.
Poptávka
Navrhneme systém pro váš dům nebo firmu.
Spočítáme výkon měničů, počet regulátorů a velikost baterie podle vaší spotřeby.
