Rodinný dům v Loděnici: 12,2 kWp a baterie 28 kWh
Fotovoltaika na ploché střeše, tři měniče Victron MultiPlus-II ve třífázi a baterie 28 kWh. Instalaci hlídáme na dálku v dispečinku HELIOS.
Na ploché střeše rodinného domu v Loděnici jsme postavili fotovoltaiku s výkonem 12,2 kWp. V garáži pod ní je technická stěna s elektronikou Victron Energy a baterií 28 kWh. Dům tak využije vlastní elektřinu i večer, kdy panely nevyrábějí.
Parametry
| Část | Řešení |
|---|---|
| Výkon panelů | 12,2 kWp |
| Střecha | plochá, rodinný dům |
| Měniče | 3× Victron MultiPlus-II 48/5000, třífáze |
| Regulátory nabíjení | 2× SmartSolar MPPT 250/100-Tr VE.Can |
| Stejnosměrná sběrnice | 2× Lynx Power In |
| Baterie | 28 kWh |
| Dohled | dispečink HELIOS nad Victron VRM |
Střecha

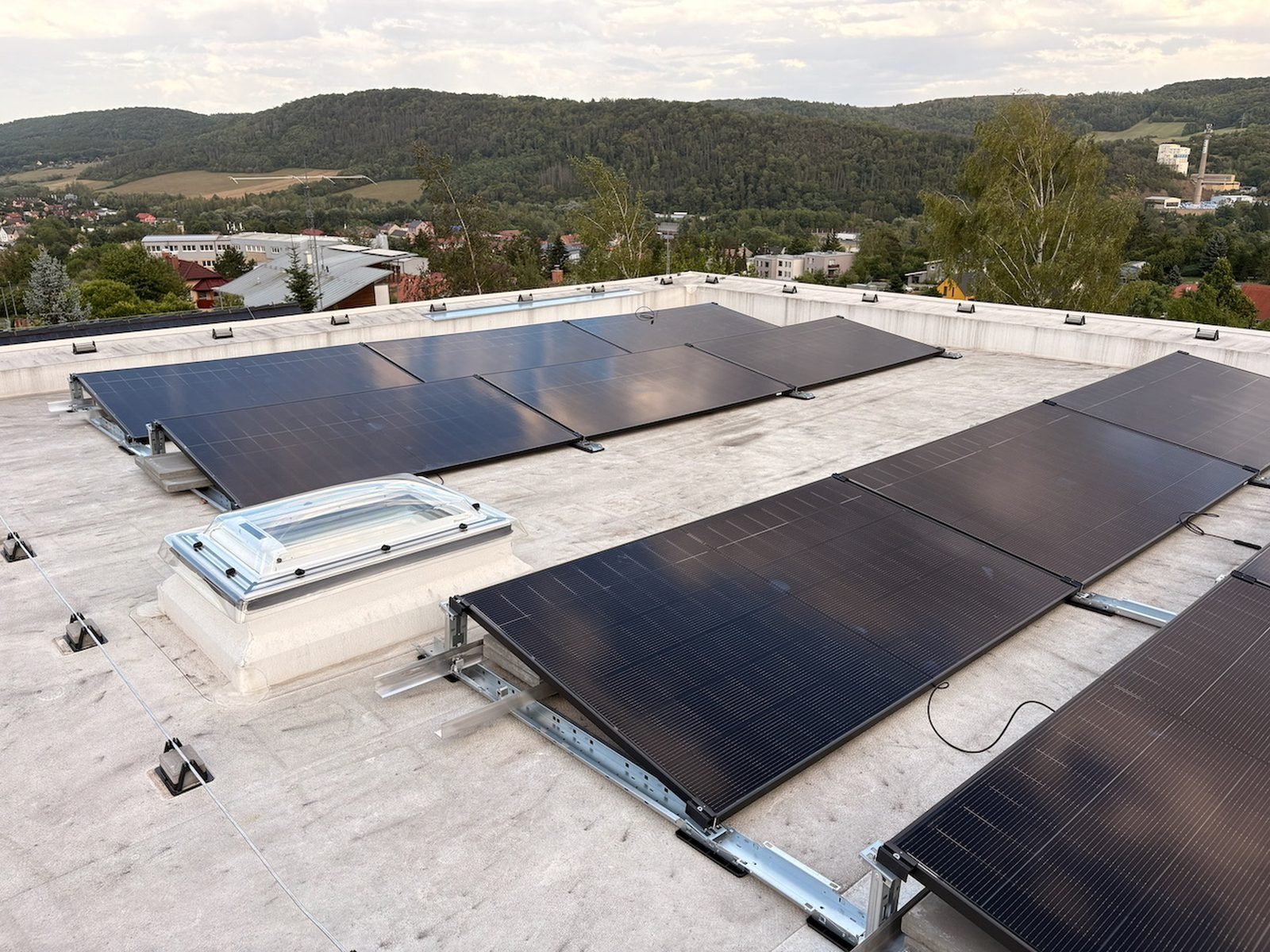

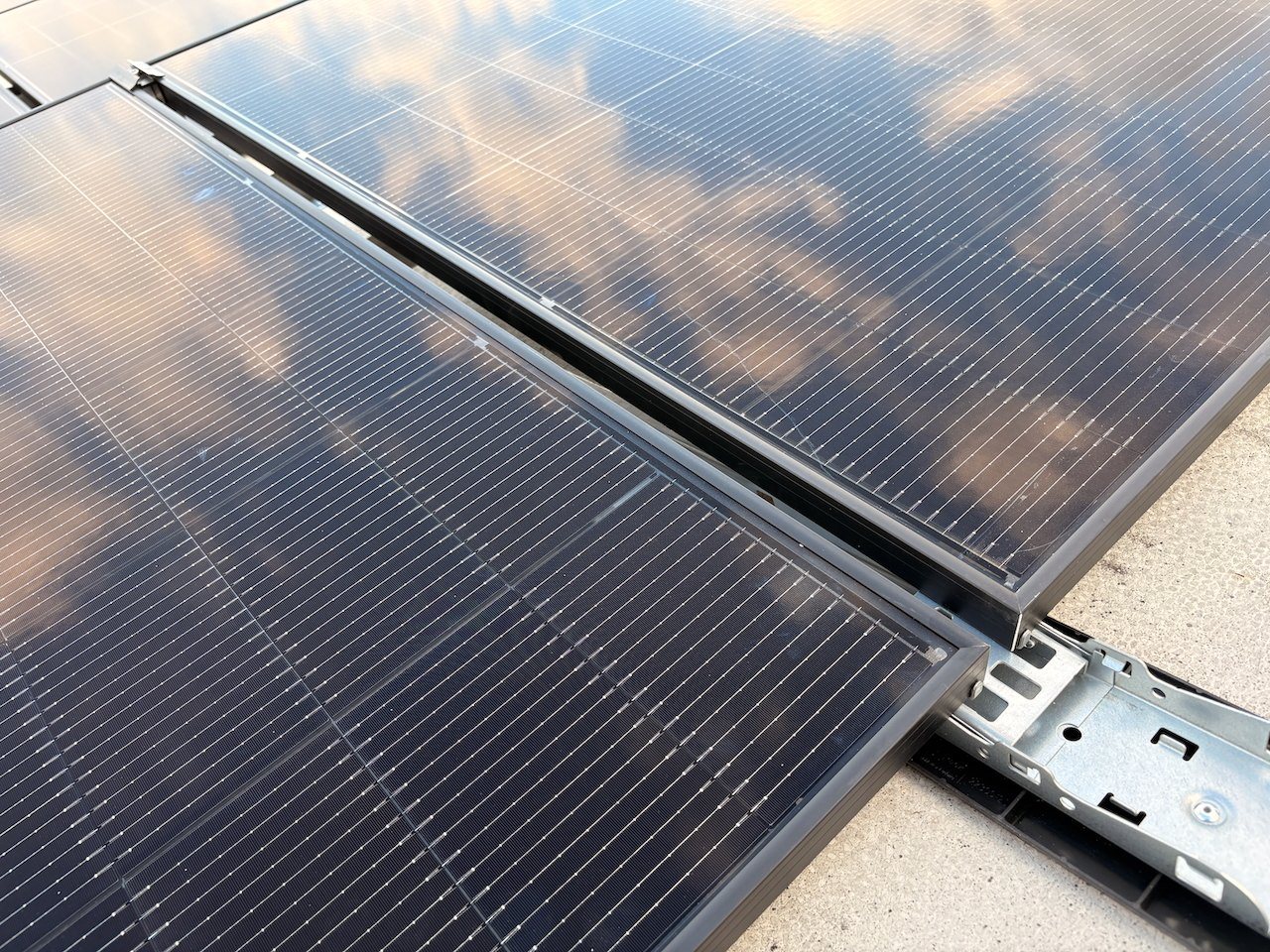

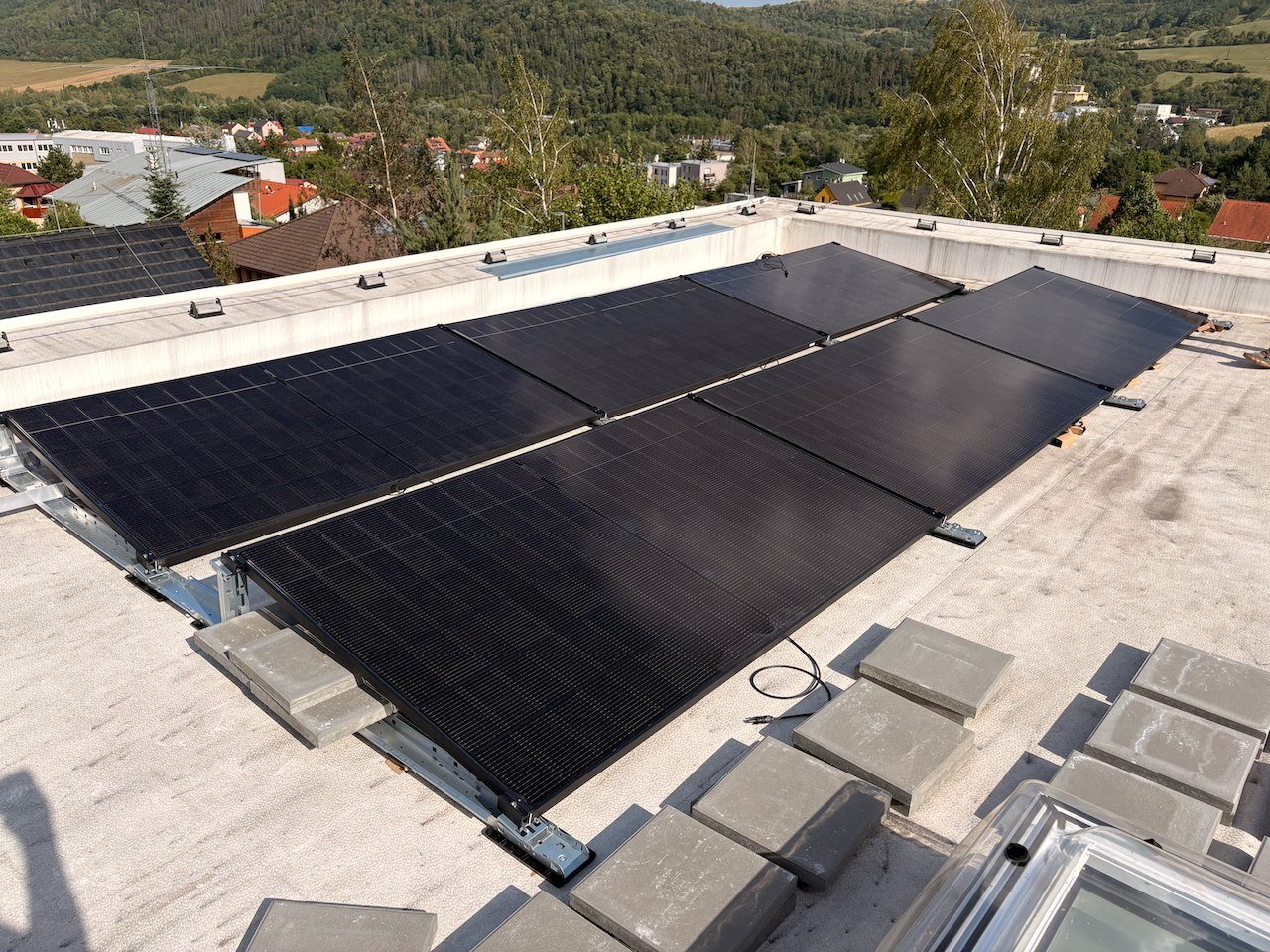

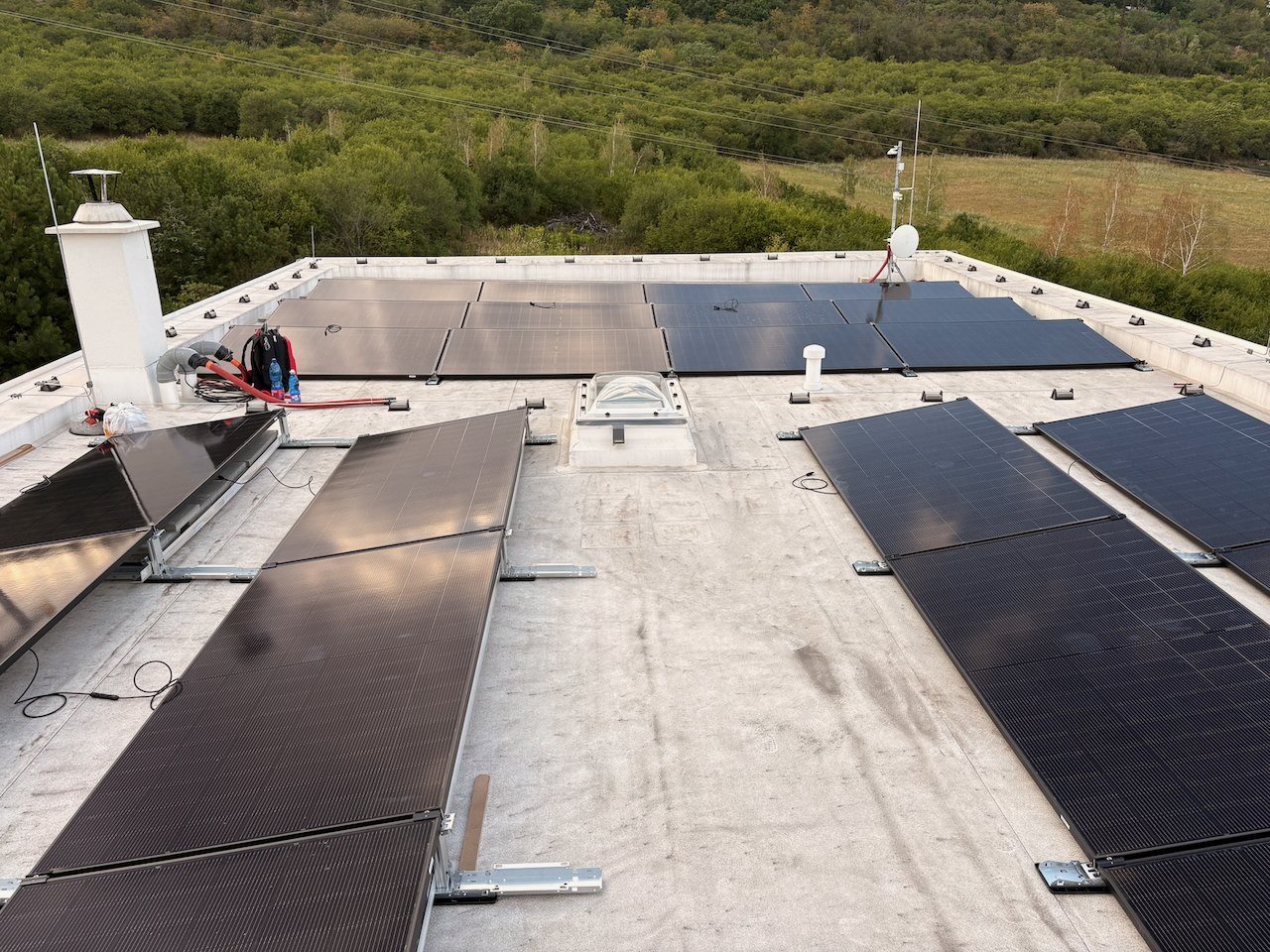

Černé panely stojí v řadách na ploché střeše. Rozložení jsme navrhli podle plochy střechy a stínění.

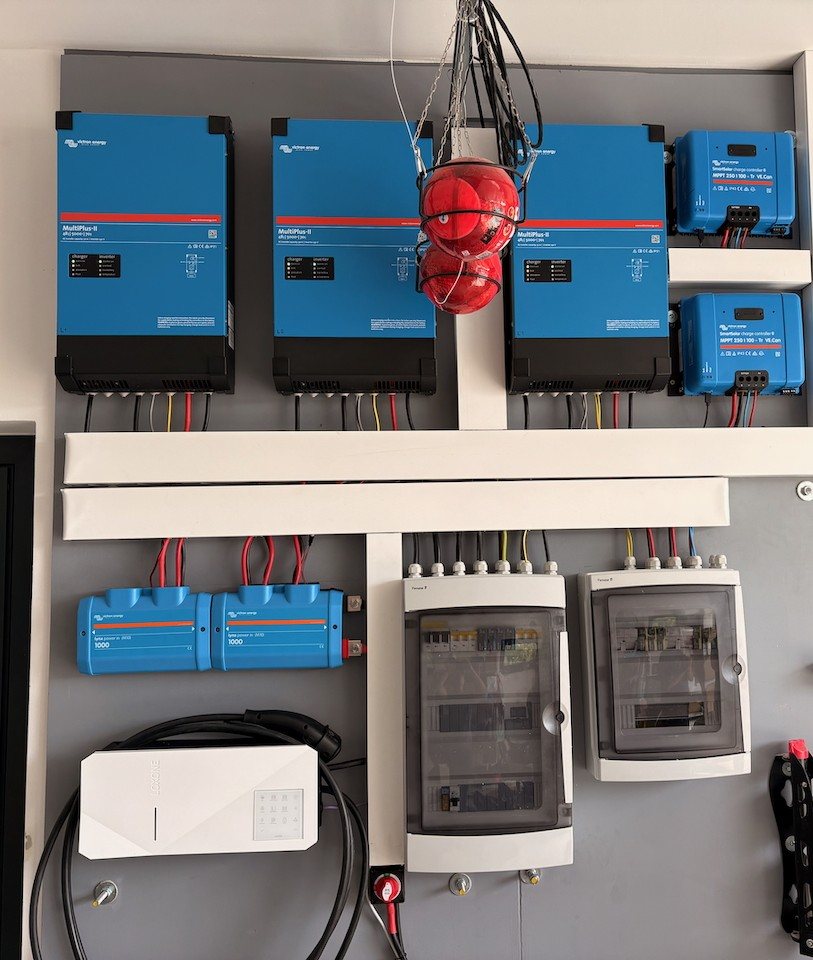

Technická stěna v garáži
Tři měniče MultiPlus-II pracují ve třífázi. Z baterie dělají střídavý proud pro dům. Když je potřeba, baterii dobijí ze sítě, a když síť vypadne, převezmou dům.
Dva regulátory SmartSolar MPPT stojí mezi panely a baterií. Hledají bod, ve kterém panely dávají nejvíc, a tím proudem nabíjejí. Nemají ventilátor, takže v garáži nejsou slyšet a nemají co ucpat. Přes VE.Can se nabíjejí synchronizovaně.
Baterie, regulátory i měniče se potkávají na měděné sběrnici Lynx Power In. Místo svazku kabelů na pólech baterie je jedno přehledné místo a sběrnici jde snadno prodloužit.
Dohled na dálku
Instalace se hlásí do našeho dispečinku HELIOS, který jsme postavili nad Victron VRM. Výkon, stav baterie i případné poruchy vidíme v reálném čase. O výpadku tak obvykle víme dřív než majitel domu.
Chcete podobný systém?
Výkon měničů, počet regulátorů a velikost baterie spočítáme podle vaší spotřeby. Napište nám, co chcete postavit. Domluvíme zaměření a připravíme návrh. Víc o jednotlivých dílech najdete na stránce Technika.
